316 مخطط تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ (الجدول 40، 80).pdf

عند اختيار الأنبوب المناسب لمشروعك، يعد فهم تصنيف ضغط المادة أمرًا ضروريًا لضمان قدرتها على التعامل مع ظروف التشغيل.316 أنابيب الفولاذ المقاوم للصدأتستخدم على نطاق واسع في الصناعات التي تتطلب مستويات عالية من مقاومة التآكل، كما هو الحال في التطبيقات البحرية والكيميائية وتجهيز الأغذية والتطبيقات الصيدلانية.



ما هو تصنيف الضغط لأنابيب الفولاذ المقاوم للصدأ 316؟

يشير تصنيف ضغط الأنبوب إلى الحد الأقصى للضغط الذي يمكن للأنبوب التعامل معه بأمان في ظل ظروف محددة، مثل درجة الحرارة والضغط الخارجي. ويضمن هذا التصنيف قدرة الأنبوب على تحمل متطلبات التشغيل دون فشل، مما يوفر أداءً آمنًا وموثوقًا في الأنظمة الحيوية.

يشير تصنيف الضغط للأنبوب 316 إلى الحد الأقصى للضغط الذي يمكن للأنبوب التعامل معه بأمان في ظل ظروف محددة، مثل درجة الحرارة والضغط الخارجي. ويضمن هذا التصنيف قدرة الأنبوب على تحمل متطلبات التشغيل دون فشل، مما يوفر أداءً آمنًا وموثوقًا في الأنظمة الحيوية.

يعتمد الضغط المسموح به على عدة عوامل:
1. القطر الخارجي للأنبوب
2. سمك الجدار (جدول الأنابيب)
3. درجة حرارة التشغيل
4. الإجهاد المادي المسموح به
5. معيار التصميم المطبق

بالنسبة لأنابيب الفولاذ المقاوم للصدأ 316، يتم تحديد معدل الضغط من خلال عوامل مثل قطر الأنبوب، وسمك الجدار، ودرجة الحرارة. كلما زاد سمك الجدار وصغر القطر، زاد الضغط الذي يمكن أن يتحمله الأنبوب.

بالنسبة لمعظم الأنظمة الصناعية، يتم حساب معدلات الضغط وفقًا لأكواد تصميم الأنابيب مثل:
ASME B31.3 عملية الأنابيب
ASTM A312 معيار أنابيب الفولاذ المقاوم للصدأ
ASME B36.19 أبعاد أنابيب الفولاذ المقاوم للصدأ



316 جدول تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ

يوفر مخطط تصنيف الضغط التالي لأنابيب الفولاذ المقاوم للصدأ 316 تقديرات للحد الأقصى للضغط المسموح به لمختلف أحجام وجداول الأنابيب عند درجة حرارة معينة.

حجم الأنبوب (بوصة)	الجدول 40	الجدول 80	الجدول 160
1/4"	2200 رطل لكل بوصة مربعة	3000 رطل لكل بوصة مربعة	4500 رطل لكل بوصة مربعة
1/2"	1800 رطل لكل بوصة مربعة	2500 رطل لكل بوصة مربعة	3700 رطل لكل بوصة مربعة
3/4"	1600 رطل لكل بوصة مربعة	2300 رطل لكل بوصة مربعة	3400 رطل لكل بوصة مربعة
1"	1500 رطل لكل بوصة مربعة	2200 رطل لكل بوصة مربعة	3200 رطل لكل بوصة مربعة
1 1/4"	1400 رطل لكل بوصة مربعة	2000 رطل لكل بوصة مربعة	3000 رطل لكل بوصة مربعة
1 1/2"	1300 رطل لكل بوصة مربعة	1900 رطل لكل بوصة مربعة	2800 رطل لكل بوصة مربعة
2"	1100 رطل لكل بوصة مربعة	1600 رطل لكل بوصة مربعة	2400 رطل لكل بوصة مربعة
2 1/2"	1000 رطل لكل بوصة مربعة	1400 رطل لكل بوصة مربعة	2100 رطل لكل بوصة مربعة
3"	900 رطل لكل بوصة مربعة	1300 رطل لكل بوصة مربعة	1900 رطل لكل بوصة مربعة
4"	800 رطل لكل بوصة مربعة	1200 رطل لكل بوصة مربعة	1800 رطل لكل بوصة مربعة

ملاحظة: قد تختلف تقييمات الضغط وفقًا لدرجات المواد المحددة ومعايير تصنيع الأنابيب (على سبيل المثال ASTM A312 وA249) وظروف درجة الحرارة.

انقر للحصول على مخطط تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ 316 الكامل. PDF



كيفية حساب تصنيف ضغط أنابيب الفولاذ المقاوم للصدأ؟

صيغة الحساب الشائعة الاستخدام هي:

P=الحد الأقصى للضغط المسموح به

S=الإجهاد المسموح به للمادة

t=سمك جدار الأنبوب

D=القطر الخارجي



مثال:

1" 316 جدول 40 أنبوب
سمك الجدار=3.38 ملم
الضغط المحسوب ≈ 1500-2000 رطل لكل بوصة مربعة



ما هو تصنيف الضغط لأنابيب الفولاذ المقاوم للصدأ 316 في درجات حرارة عالية؟
في درجات الحرارة المرتفعة، ينخفض ​​معدل الضغط لأنابيب الفولاذ المقاوم للصدأ 316. على سبيل المثال، عند 500 درجة فهرنهايت (260 درجة)، قد ينخفض ​​معدل الضغط بنسبة 30-40%. قم دائمًا بمراجعة مخطط تصنيف الضغط المفصل مع الأخذ في الاعتبار درجة حرارة تشغيل نظامك.

درجة الحرارة (درجة فهرنهايت / درجة)	الجدول 40	الجدول 80	الجدول 160
70 درجة فهرنهايت / 20 درجة (قياسي)	2200 رطل لكل بوصة مربعة	3000 رطل لكل بوصة مربعة	4500 رطل لكل بوصة مربعة
200 درجة فهرنهايت/93 درجة	2100 رطل لكل بوصة مربعة	2850 رطل لكل بوصة مربعة	4,250 رطل لكل بوصة مربعة
300 درجة فهرنهايت/149 درجة	2000 رطل لكل بوصة مربعة	2700 رطل لكل بوصة مربعة	4000 رطل لكل بوصة مربعة
400 درجة فهرنهايت/204 درجة	1800 رطل لكل بوصة مربعة	2400 رطل لكل بوصة مربعة	3600 رطل لكل بوصة مربعة
500 درجة فهرنهايت/260 درجة	1700 رطل لكل بوصة مربعة	2250 رطل لكل بوصة مربعة	3,375 رطل لكل بوصة مربعة
600 درجة فهرنهايت/316 درجة	1600 رطل لكل بوصة مربعة	2100 رطل لكل بوصة مربعة	3,150 رطل لكل بوصة مربعة
700 درجة فهرنهايت/371 درجة	1400 رطل لكل بوصة مربعة	1900 رطل لكل بوصة مربعة	2850 رطل لكل بوصة مربعة
800 درجة فهرنهايت/427 درجة	1200 رطل لكل بوصة مربعة	1700 رطل لكل بوصة مربعة	2,550 رطل لكل بوصة مربعة
900 درجة فهرنهايت/482 درجة	1000 رطل لكل بوصة مربعة	1400 رطل لكل بوصة مربعة	2100 رطل لكل بوصة مربعة
1,000 درجة فهرنهايت/538 درجة	850 رطل لكل بوصة مربعة	1200 رطل لكل بوصة مربعة	1800 رطل لكل بوصة مربعة



التعليمات

كيف يؤثر جدول الأنابيب على تصنيف الضغط؟
يحدد الجدول الزمني للأنبوب سمك الجدار، والذي يؤثر بشكل مباشر على تصنيف الضغط. على سبيل المثال، يمكن لأنابيب الجدول 80 (الجدران السميكة) التعامل مع الضغوط الأعلى مقارنة بأنابيب الجدول 40.



ما هو تصنيف الضغط لأنابيب الفولاذ المقاوم للصدأ الجدول 40؟

بالنسبة للأنابيب مقاس 1 بوصة، تتعامل الأنابيب المصنوعة من الفولاذ المقاوم للصدأ المجدولة 40 316 عادةً مع حوالي 1500 رطل لكل بوصة مربعة، اعتمادًا على درجة الحرارة وظروف التصميم.



هل تؤثر درجة الحرارة على قدرة ضغط الأنابيب؟

نعم. تعمل درجات الحرارة المرتفعة على تقليل الضغط المسموح به للفولاذ المقاوم للصدأ، مما يقلل من معدل الضغط الأقصى.



ما هو الجدول الزمني الأفضل لخطوط أنابيب الضغط العالي-؟

يتم استخدام أنابيب الجدول 80 أو الجدول 160 بشكل شائع في الأنظمة الصناعية ذات الضغط العالي-.



ASTM A312 Tp 316 التركيب الكيميائي

درجة		S	كر	C	من	سي	P	شهر	ني	N
316	الحد الأدنى	–	16.0	–	–	–	–	2.0	10.0	–
	الحد الأقصى	0.03	18.0	0.08	2.0	0.75	0.045	3.0	14.0	0.10



316 الخواص الميكانيكية لأنابيب الفولاذ المقاوم للصدأ

درجة	قوة الشد (MPa) دقيقة	قوة الخضوع 0.2% دليل (MPa) دقيقة	استطالة (٪ في 50 مم) دقيقة	صلابة
				روكويل ب (HR B) كحد أقصى	برينل (HB) كحد أقصى
316 – 316L	515	205	40	95	217



التركيب الفيزيائي للأنابيب الملحومة ASTM A312 TP 316 SS

درجة	كثافة	معامل مرن	يعني معامل			الموصلية الحرارية		حرارة محددة	المقاومة الكهربائية
			0 إلى 3150 درجة مئوية	0 إلى 5380 درجة مئوية	عند 1000 درجة مئوية	عند 5000 درجة مئوية
316	8000	193	15.9	16.2	17.5	16.3	21.5	500	740



الفولاذ المقاوم للصدأ 316 الأنابيب رمز النظام المنسق

رمز HSN لأنبوب المتفجرات من مخلفات الحرب SS 304	وصف
73041110	الفولاذ المقاوم للصدأ 316 الأنابيب

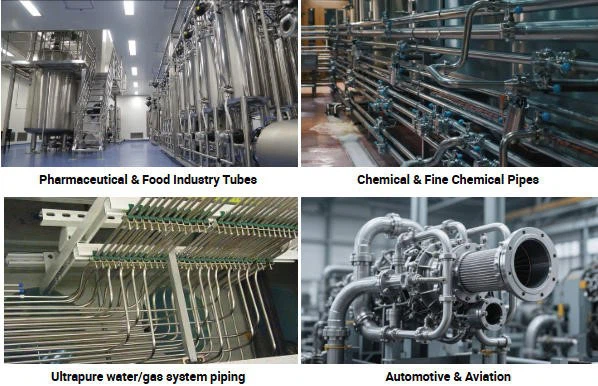

التطبيقات النموذجية لأنابيب الفولاذ المقاوم للصدأ 316

خطوط أنابيب المعالجة الكيميائية

أنظمة الأنابيب البحرية والبحرية

خطوط أنابيب ضغط النفط والغاز

خطوط تصنيع الأدوية

مصانع تجهيز الأغذية

يستخدم الفولاذ المقاوم للصدأ 316 على نطاق واسع بسبب خصائصهمقاومة ممتازة للتآكل وأداء درجات الحرارة العاليةفي البيئات العدوانية.



التحديات الشائعة التي تم حلها بواسطة أنابيب الفولاذ المقاوم للصدأ 316/316L



تواجه العديد من المشاريع الصناعية تحديات خطيرة،بما في ذلك الحفر الناجم عن الكلوريد-، والتسربات في خطوط الأنابيب ذات الضغط العالي، ودورات الاستبدال المتكررة في المصانع الكيميائية، وفشل المواد في ظل ظروف درجات الحرارة المرتفعة جدًا-.



ملكنا316/316L أنابيب الفولاذ المقاوم للصدأتم تصميمها خصيصًا للتخفيف من هذه المخاطر. من خلال دمج المحسنمحتوى الموليبدينوم (Mo) 2.0%-3.0%، تحقق الأنابيب لدينا أالرقم المكافئ لمقاومة التنقر (PREN) من 24 إلى 26. في البيئات المالحة أو الحمضية، يوفر هذا أكثر من ذلكمقاومة أعلى للتآكل بنسبة 40%مقارنة بالفولاذ المقاوم للصدأ 304 القياسي، مما يزيل بشكل فعال خطر الحفر والثقب الموضعي.



فيما يتعلق بالسلامة الهيكلية، تتميز أنابيبنا بـقوة الشد أكبر من أو تساوي 515 ميجا باسكال (75 كيلو باسكال)و أقوة الخضوع أكبر من أو تساوي 205 ميجا باسكال (30 كيلو باسكال)، مما يضمن الصفر المطلق-موثوقية التسرب لأنظمة أجهزة قياس الضغط العالي وخطوط العمليات الحرجة. حتى في درجات حرارة مرتفعة تصل800 درجة (1472 درجة فهرنهايت)، تحافظ الأنابيب المصنوعة من الفولاذ المقاوم للصدأ 316L على ثبات ميكانيكي استثنائي. إن تنفيذ حلول الأنابيب عالية الأداء-يمكن أن يقلل من تكرار الصيانة السنوية للمنشآت الكيميائية بنسبة60%وتمديد إجمالي عمر الخدمة من دورة نموذجية مدتها 5 سنوات إلى أكثر15-20 سنة، مما يؤدي إلى خفض تكاليف الشراء-على المدى الطويل وإجمالي نفقات الصيانة طوال دورة الحياة بشكل كبير.



316 مورد ومصنع ومخزن لأنابيب الفولاذ المقاوم للصدأ

تقدم Gnee مجموعة كاملة من الأنابيب المصنوعة من الفولاذ المقاوم للصدأ 316، والتي تتوافق مع المعايير الدولية مثل ASTM A312، وASTM A269، وASME SA312. تأتي الأنابيب لدينا في مجموعة متنوعة من الأحجام وسمك الجدار والتشطيبات لتلبية الاحتياجات المحددة لمشروعك.

1. تشمل خدماتنا ما يلي: التصنيع حسب الطلب: الأحجام المخصصة وسمك الجدار والأطوال وفقًا لمواصفات مشروعك.

2. بيانات المنتج الشاملة: تضمن أوراق بيانات المنتج التفصيلية وجداول تصنيف الضغط تحديد الأنابيب المناسبة لتطبيقك.

3. الشهادات العالمية: تلبي منتجاتنا معايير شهادات الصناعة مثل ISO وSGS وBV، مما يضمن الجودة والامتثال.

لمزيد من المعلومات أو لطلب عرض أسعار، لا تتردد في الاتصال بنا. نحن ملتزمون بتزويدك بأفضل الحلول لأنابيب الفولاذ المقاوم للصدأ 316.
